天越机电-线缆产品的结构你知多少？

电线电缆产品绝大多数是截面(横断面)形状完全相同(忽略因制造而产生的误差)、呈长条状的产品，这是由于在系统或设备中是作为构成线路或线圈而使用的特征所决定的。所以研究分析线缆产品的结构组成，只需从其截面来观察分析。

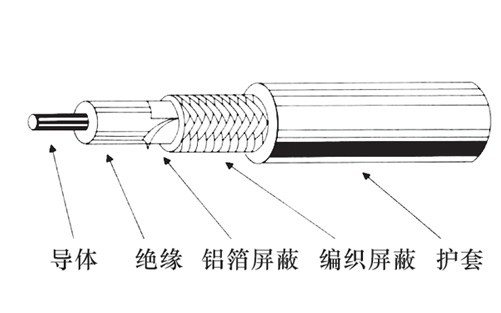

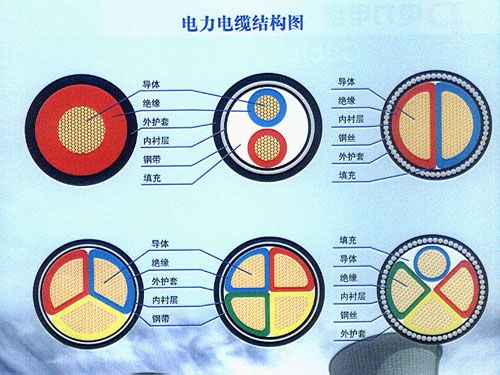

电线电缆产品的结构元件，主要由导线、绝缘层、屏蔽和护层这四个主要结构组成以及填充元件和承拉元件等。根据产品的使用要求和应用场合，生产不同的电线电缆。

导线是产品进行电流或电磁波信息传输功能的最基本的必不可少的主要构件，是导电线芯的简称，主要用铜、铝、铜包钢、铜包铝等导电性能较好的有色金属制成，以光导纤维作为导线。

绝缘层是指在导线外围四周起着电气绝缘作用的构件。即确保传输的电流或电磁波、光波只沿着导线行进而不流向外面，导体上具有的电位(即对周围物体形成的电位差、即电压)能被隔绝，既要保证导线的正常传输功能，又要确保外界物体和人身的安全。导线与绝缘层是构成线缆产品(裸电线类除外)必须具备的两个基本要素。绝缘层主要材料：PVC、PE、XLPE、聚丙烯PP、氟塑料F，橡胶，纸，云母带。

屏蔽层是一种将电缆产品中的电磁场与外界的电磁场进行隔离的构件。有的线缆产品在其内部不同线对(或线组)之间也需要相互隔离。可以说屏蔽层是一种“电磁隔离屏”。高压电缆的导体屏蔽和绝缘屏蔽是为了均化电场的分布，主要材料有裸铜线、铜包钢线、镀锡铜线。

护层是当电线电缆产品安装运行在各种不同的环境中时，必须具有对产品整体，特别是对绝缘层起保护作用的构件。

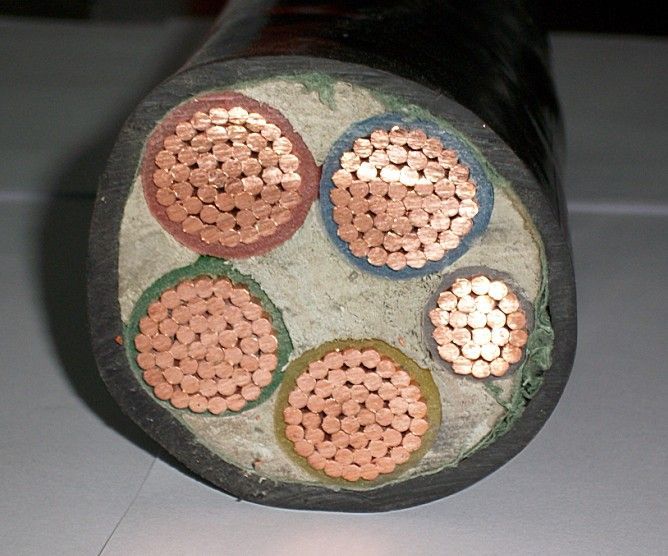

填充结构指由于多数电线电缆产品是多芯的，将这些绝缘线芯或线对成缆(或分组多次成缆)后，会出现外形不圆整及空隙大的现象，因此必须在成缆时加入填充结构，目的是使成缆外径相对圆整利于包带、挤护套。填充结构的材料必须纯度极高、杂质含量极微，主要材料有PVC、PE、橡胶、铝、钢带。

抗拉元件，典型的结构是钢芯铝绞线、光纤光缆电缆等。总之，开发的特种细小、柔软型，同时要求多次弯、扭曲使用的产品中，抗拉元件起着主要的作用。
