天越机电-电线电缆断点检查方法，拿走，不谢

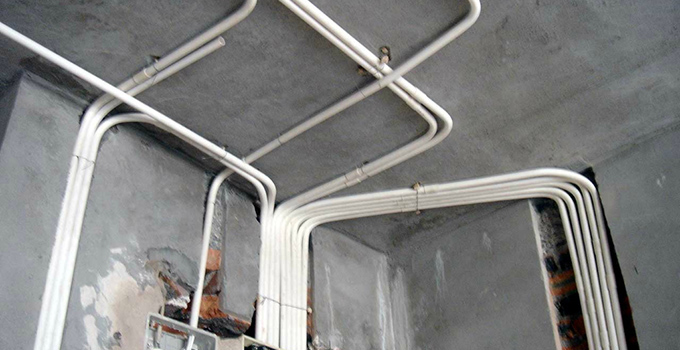

现在很多住房为了美观，都会把线路藏在墙的夹层中，若卫生没搞好，老鼠可能会把电线咬断并造成短路问题，也有可能因为装修时不知道线路走向而不小心损坏电线。

当电线电缆的内部出现断线故障时，由于外部绝缘皮的包裹，使断线的确切位置不易确定，需要先找出有断点的电线，然后才可以找到确切的断点，那么应该如何确定断点的位置呢？

线路断点检查的难度：在尽可能不凿开墙面的情况下，断线的确切位置难以确定，这时候我们需要借助工具，能找到断点有几种工具可以使用：

万用表

使用万用表的蜂鸣档开始测量，测量时用两根表笔分别接触待测电线的两端。如果出现表笔不够长的情况，可以拿另外一段电线将表笔连接在一起，增加表笔的长度，如果电路是通的，万用表则会发生蜂鸣声，反之则没有反应。可以先大范围测量，再根据实际情况慢慢缩减范围，最后找到断点位置。

氖管电笔

用氖管电笔测量火线，若氖管亮起，则火线无故障，若氖管无明显变化，则证明火线上出现断点。排除火线故障之后，将零线的首端和火线接到一起，用电笔测量零线尾端，如果电笔亮起，则零线无故障，如果电笔无明显变化，则零线出现故障。使用这种方法测试时，需要先确定大范围，再逐根线路排除，由远及近慢慢检查，找到断点位置。

电容法

当电缆外有铜带或钢带等金属铠装层时，感应法不能进行检测，此时用电容法，此法适应于所有电缆。

具体做法：

1.将电缆两端头所有绝缘芯导体、铠装层等悬空；

2.分别在两端测量完好绝缘芯和有断芯绝缘芯对钢带(或第三芯完好绝缘芯)的电容值，并记录数值；此时，对应的完好绝缘芯的两端测得的电容值应非常接近；同一断芯两端电容值相加应略大于处于同样位置完好绝缘芯电容值,说明只有一个断点，或多个断点但距离非常近；如果同一断芯两端电容值相加小于处于同样位置完好绝缘芯电容值，则说明断点至少有两处；

3.根据断芯绝缘芯与完好绝缘芯的电容值进行比较计算，分别得到两端的长度，此时长度与实际长度可能有差别，下一步进行再校正。

4.如果计算长度之和大于实际长度，多出长度值为负，如果小于实际长度则为正；用断芯绝缘芯的电容值，将差值分配，分得的长段修正长段，短段修正短段，则得到断点的实际位置。

注意

若发现电路有问题一定要尽早处理，若有电线电缆断开却不作处理，极有可能会造成漏电或短路等安全问题，后果也不堪设想！
