科普！电线“穿线”总截面积不应超过管内截面积的40%？

在装修时很多人应该也听过一个说法：电路穿线的时候电线的横截面面积不能超过线管面积的40%，或者直接说多大的线管只能穿多少根多大的电线。这是为什么呢?
这个规定写在国标《GB50327 住宅装饰装修工程规范》中：同一回路电线应穿入同一根管内，当管内总根数不应超过?8?根，电线总截面积(包括绝缘外皮)不应超过管内截面积的40%？如果不能超过40%，这一根线管里面就穿不了几根线了，是不是很浪费呢?先别这么快下定论，事出必有因，接下来看看为什么吧。

为什么要这样规定呢?

众所周知，影响电阻的一大重要因素就是温度，温度越大电阻和损耗也越大，而影响温度的一大因素就是散热能力。散热不好，会导致热量堆积，温度越高，载流量越低，导致发热量更大，一直恶性循环，直至电线起火燃烧或断路器跳闸。所以预留60%的空间，就是为了让电线在工作时有足够的空间进行散热。
那么一根线管最多穿几根电线?
在装修的时候，一般都会使用外直径为16mm的穿线管，管壁的厚度是1mm，我们用这个数字来计算下：
家庭装修一般使用16线管或20线管，比如16线管半径为7mm,那么线管的内横截面积约为154mm?，40%就是61.6mm?。
还有家里常用到的2.5平方电线，包含绝缘层的横截面直径为3.5mm，也就是说 ，2.5平方电线空间面面积为9.6平方mm?
那么这样可以计算出，一根16线管中，最多也就能穿6根线，同样换算出，4方的电线，最多也就穿3根。
最后科普下电路布线的注意事项

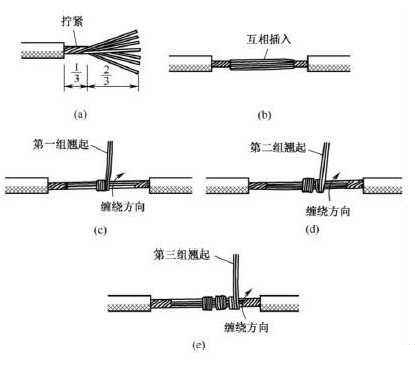

1、电线管内部的电线不能有接头，不管接头处理的有多好，迟早都会有一定的安全隐患，所以这点得注意。
2、线管里的电线不能缠绕在一起，否则会影响散热。
3、电线穿线时候必须严格按照要求来做，不能多穿一根线。
4、电线绝缘和线管破损都要及时更换，否则有可能导致短路起火等问题。
5、尽可能使用耐火阻燃电缆，避免线缆短路起火。
